ESTACIÓN METEOROLÓGICA DE PATACAMAYA |
|

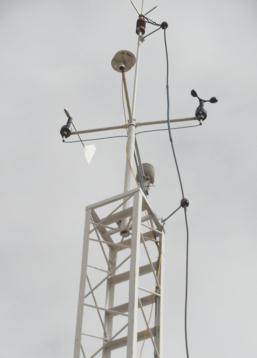

El equipo seleccionado corresponde al tipo de una estación meteorológica profesional de procedencia alemana, con el sistema de adquisición de datos COMBILOG 2010, y sensores Fischer de humedad, temperatura, presión, velocidad y dirección de viento, a ello se ha añadido sensores de radiación solar global Kipp & Zonen, y un pluviómetro Davis. Completan la instrumentación un sensor de evaporación NovaLynk 255-100, y un sensor de temperatura del suelo CS109 de Campbell Scientific. La estación meteorológica esta instalada a 10 metros de altura, a este nivel están instalados un primer conjunto de sensores constituido por un termohigrómetro digital para tener las mediciones de temperatura en grados centígrados y la humedad relativa porcentual, sobre ambos brazos de una barra de soporte orientado en dirección E-O estas instalados los medidores de velocidad y dirección de viento, y en frente en dirección norte esta instalado el medidor de radiación solar. Por encima de este arreglo de sensores en cruz, se halla dispuesto un sistema pararrayos. Inmediatamente mas abajo se encuentra el panel solar para la alimentación de todo los sistemas de la estación, algunos metros mas abajo se encuentra el segundo conjunto de sensores que están constituidos por medidores de temperatura y humedad, velocidad de viento y dirección, presión atmosférica, precipitación, evaporación y temperatura del suelo. Y finalmente a poco más de un metro del suelo esta instalado el panel de control central de la estación. Las figuras muestran las partes descritas anteriormente. En las fotografías también pueden observarse el pararrayos, su cable a tierra, así como los conductores de señales de cada uno de los sensores. El programa principal que gestiona la adquisición de datos esta estructurado de la siguiente manera: en la primera columna se consigna la fecha y hora, luego le siguen las mediciones de temperatura y humedad a 10 m, temperatura y humedad a 3 m, radiación solar, velocidad y dirección del viento a 10 m, velocidad y dirección del viento a 3 m, precipitación, evaporación, temperatura del suelo, y finalmente presión atmosférica. La toma de datos esta programada cada 5 segundos y el almacenamiento de valores promedio cada 5 minutos. A continuación se muestran fotografías de la instalación y puesta en marcha de la Estación Meteorológica en Patacamaya.

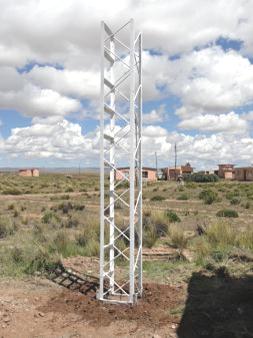

PRIMER MÓDULO DE LA ESTACION Preparación de la base y fijación en Patacamaya.

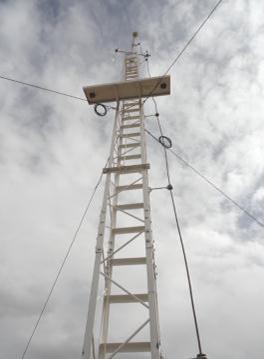

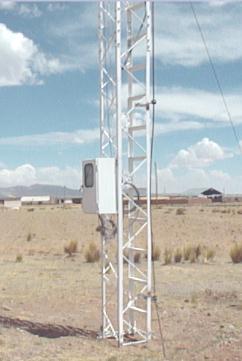

Instalación de los Sistemas-Accesorios en la Torre: Pararrayos, Panel Solar y Recinto de Control.

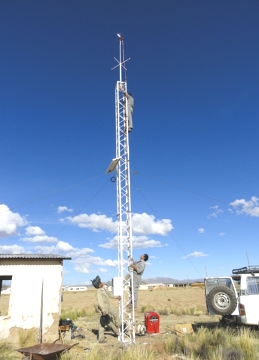

INSTALACIÓN DE LOS SENSORES Y PUESTA A PUNTO DE LA ESTACIÓN METEOROLOGICA
La estación meteorológica a 10 m de altura adquirida en sus partes principales, construida en sus accesorios y erguida con fondos IDH.

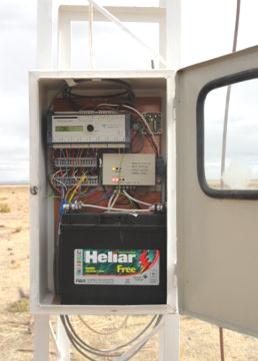

El recinto de control central. Se pueden observar el datalogger, el regulador de carga, el distribuidor, la batería, y el sensor de presión.
|
|
